焊錫膏的保存應(yīng)該以密封形態(tài)存放在恒溫、恒濕的冷柜內(nèi),使用這種保持方法要注意是冷藏不是急凍,市場上有錫膏專用的冷柜出售，溫度為2℃-8℃的條件下，可保存6個月.如果溫度過高，焊錫膏中的合金粉未和焊劑起化學(xué)反應(yīng)后，使粘度、活性降低影響其性能;如溫度過低，焊劑中的樹脂會產(chǎn)生結(jié)晶現(xiàn)象，使焊錫膏形態(tài)變壞。在保管過程中，更重要的一點是應(yīng)注意保持恒溫這樣一個問題.如果在較短的時間內(nèi)，使錫膏不斷地從各種環(huán)境下反復(fù)出現(xiàn)不同的溫度變化，同樣會使焊錫膏中焊劑性能產(chǎn)生變化，從而影響焊錫膏的焊接品質(zhì)。
焊錫膏從錫膏冰箱中取出時，應(yīng)在其密封狀態(tài)下待其回到室溫后再開封，約為3-4小時。如果剛從冷柜中取出就開封,存在的溫差會使焊錫膏結(jié)露從而凝成水份，這樣會導(dǎo)致在回流焊時產(chǎn)生焊錫珠。但也不可用加熱的方法使焊錫膏回到室溫，因為急速的升溫會使焊錫膏中焊劑的性能變壞，從而影響焊接效果。這也是錫膏使用廠商在使用過程中應(yīng)該注意的一個使用方法的問題。冷藏保存時可能會引起錫膏內(nèi)組分的分離，使用前攪拌的方法攪錫膏1-2分分以充分混合均勻。不要將用剩的錫膏與新的錫膏混合在同一包裝內(nèi)。錫膏不需要使用時應(yīng)重新進行密封，當瓶蓋不能很好地進行密封保存時請更換瓶蓋內(nèi)襯以保證盡可能的密封。

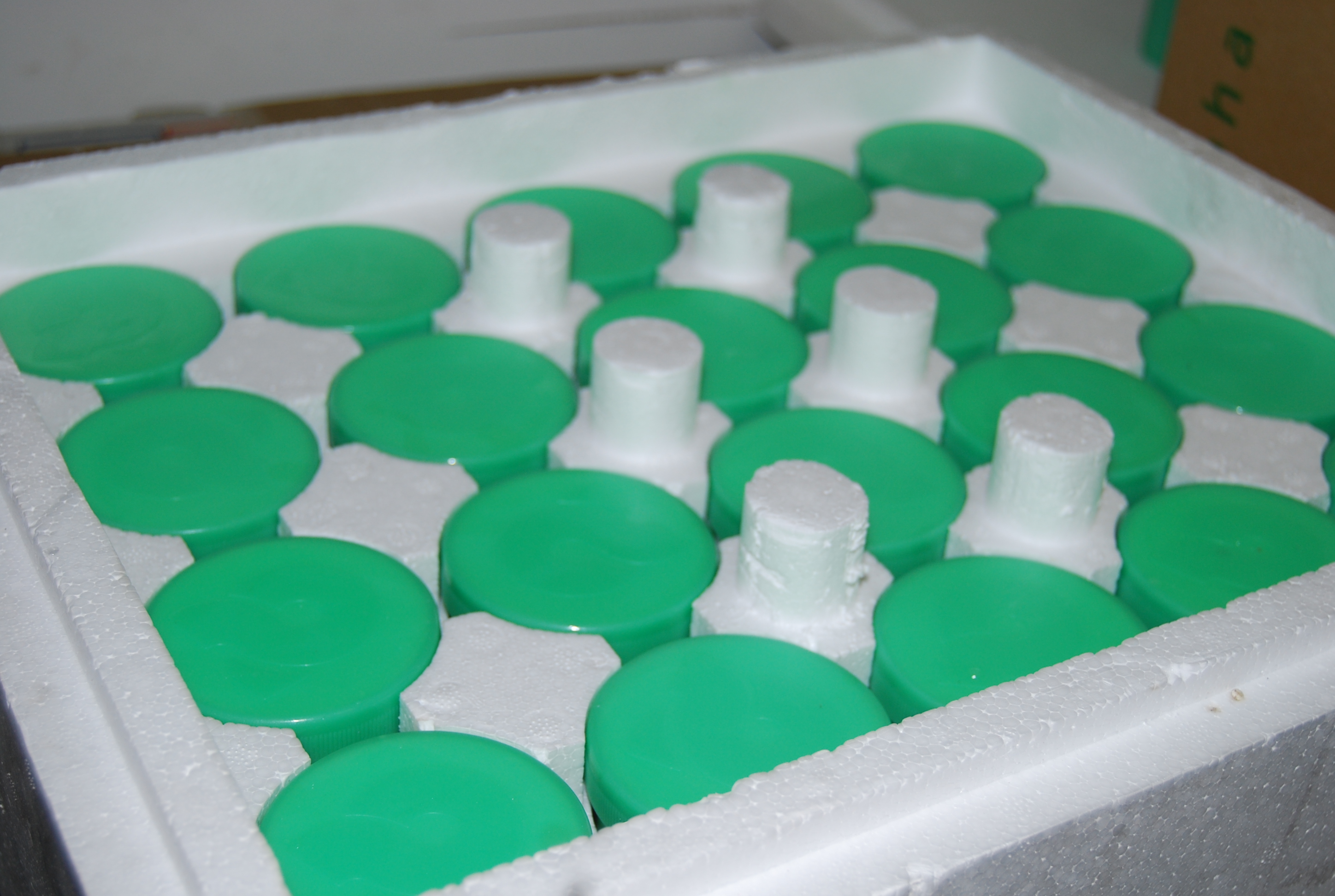

.jpg)
1.刮刀壓力：保證印出焊點邊緣清晰、表面平整、厚度適宜;
2.刮刀速度：保證焊錫膏相對于刮刀子為滾動而非滑動，一般情況下，10-20mm/s為宜;
3.印刷方式：以接觸式印刷為宜;
另外，在使用時要對焊錫膏充分攪拌，再按印刷設(shè)定量加到印刷網(wǎng)板上，采用點注工藝的須調(diào)整好點注量。
在長時間的印刷情況下，因焊錫膏中助焊劑的揮發(fā)，會影響到印刷時錫膏的脫模性能，因此對存放焊錫膏的容器不可重復(fù)使用(只可一次性使用)，印刷后網(wǎng)板上所剩的焊錫膏，應(yīng)用其它清潔容器裝存保管，下次再用時，應(yīng)先檢查所剩錫膏中有無結(jié)塊或凝固狀況，如果過分干燥，應(yīng)添加供應(yīng)商提供的錫膏稀釋劑調(diào)稀后再用。
操作人員作業(yè)時，要注意避免焊錫膏與皮膚直接接觸。另外，印刷完成的基板，應(yīng)當天完成焊接。
焊錫膏工作場所最佳狀況為：溫度20～25℃，相對濕度50～70%，潔凈、無塵、防靜電。這個要求對于焊錫絲在使用過程中是比較重要的，也是確保焊錫絲發(fā)揮其最大作用的方法。
1.使用錫膏一定要優(yōu)先使用回收錫膏并且只能用一次，再剩余的做報廢處理。
2錫膏使用原則：先進先用（使用第一次剩余的錫膏時必須與新錫膏混合，新舊錫膏混合比例至少1:1(新錫膏占比例較大為好，且為同型號同批次）。
相關(guān)文章：
